Projeto Sobrado - Arquitetura Estrutura Hidro

Projetos Arquitetura Estrutural Hidrossanitário Dwg

Sobrado residencial com 158m².

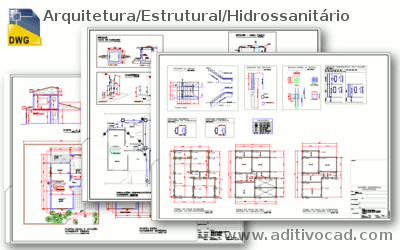

  • Arquitetônico: Planta baixa do térreo e pavimento superior, dois cortes, fachada frontal, planta de cobertura e quadro de aberturas.
  • Estrutural: Formas de viga baldrame, locação dos pilares estacas e blocos, formas de vigas de piso, sentido das lajes, detalhes de pilares, escadas etc.
  • Hidrossanitário: Apresenta colunas de água/esgoto, detalhes isométricos, esquemas de tubulação etc.

Baixar Projeto (≈500kb)
Jan/2018  |  Arquivo: Dwg (compactado/zip)  |  Para uso didático
