Tutorial para o AditivoCAD 1LT

Confira mais >>> Detalhes sobre AditivoCAD 1LT | Download AditivoCAD 1LT

Planta Baixa

Desenhando uma planta baixa no AutoCAD


Temos aqui dois tutoriais, o resultado obtido por ambos é o mesmo; Uma planta baixa!

O que difere os tutoriais é o metodo utilizado para o desenho das paredes.

Recomendamos assim que você baixe os dois, para que possa decidir sobre o método de desenho que você prefere.

Nesta proposta, serão abordados os comandos necessários para elaborar uma planta composta pelo desenho das paredes, esquadrias (portas/janelas), inserção de blocos da biblioteca para representar os elementos básicos como pias bacias e lavatórios, calculo de áreas e cotas.

Tutorial Planta Baixa - 2

Este tutorial está disposto com todo conteúdo em um unico video.
(Adicionado em Julho/2015)

Download tutorial 2 (20mb)

Para uso no celular ou tablet, use um app para descompactar o arquivo zip e visualizar o video (MP4) e o PDF.
Informações deste tutorial 2 (+)

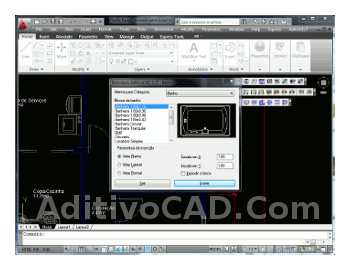

Sobre o conteúdo do tutorial 2

A versão de download compreende em um arquivo mp4 que você pode assistir, por exemplo, com o media player do Windows.

Este reune todas as etapas em um unico video, seguindo uma sequencia logica para elaboração da planta baixa.

  • Desenho das paredes externas/internas.
  • Esquadrias (portas e janelas) na planta baixa.
  • Definição de ambientes e áreas.
  • Desenho de cotas.
  • Inserção rápida de blocos com a biblioteca do AditivoCAD.

Fechar (-)



Tutorial Planta Baixa - 1

Este passo-a-passo proposto aqui, possui vídeo aulas acompanhadas de um PDF com dicas adicionais, os videos são auto executáveis.
(Adicionado em Junho/2009)

Download tutorial 1 (4.5mb)

Este tutorial 1 não tem uso em dispositivos móveis (celular/tablet) pois os videos estão em formato executável para uso em Desktop (Windows).
Informações deste tutorial 1 (+)

Sobre o conteúdo do tutorial 1

Aborda o desenho da planta basicamente em quatro etapas, para cada uma possui um video diferente, sendo elas:

  • Desenho do croqui.
    Este compreende no traçado das linhas de eixos das paredes que delimitam os cômodos, para isto usa-se comandos básicos do AutoCAD.

  • Desenho das paredes.
    Esta é uma das etapas mais fáceis, um único comando do AditivoCAD 1LT é capaz de lhe dar em questão de segundos o desenho das paredes com todos os arremates prontos, você fica livre de ter que usar trim, fillet, offset e outros comandos do AutoCAD para esta finalidade.

  • Esquadrias (portas e janelas).
    Também muito fácil, os comandos consistem basicamente na escolha de uma medida e a seleção das linhas que representam as paredes, então o comando faz a abertura e desenha a esquadria automaticamente.

  • Completando a planta baixa.
    Aqui são comandos complementares como a definição de áreas e ambientes (textos), inserção de blocos com a biblioteca de símbolos, a colocação de cotas e outros pequenos ajustes.


Fechar (-)

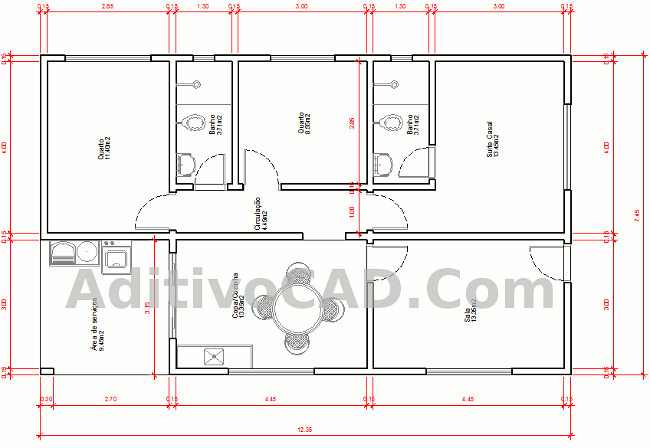

Esta abaixo é a planta da qual tomamos base para o desenho, ao final do tutorial você estará apto a desenhar uma planta como esta.

Planta Baixa

Notas: Nos vídeos, foram utilizados o AutoCAD 2000 no primeiro e AutoCAD 2011 no segundo. De forma similar funciona em outras versões do AutoCAD que o AditivoCAD 1LT é compatível. O mesmo resultado dos tutoriais de planta baixa, é tangível na versão gratuita ou registrada (do AditivoCAD 1LT).
