Este artigo sobre banheiro acessível (PNE), reúne as informações da NBR 9050 de 2015 (atualizada), além de conteúdo de apoio (blocos CAD/Dwg e norma PDF) para que você consiga elaborar corretamente projetos de banheiro para deficiente (cadeirante) e pessoas com mobilidade reduzida.
O conteúdo está em tópicos, escolha o link abaixo ou role a página para fazer a leitura na sequencia.
A NBR9050, no que diz respeito a banheiros adaptados, se aplica em sanitários de edificações comerciais e institucionais de uso coletivo ou privado, como exemplo: Órgãos públicos; Escolas e universidades; Estádios; Cinemas; Shoppings; Hotéis; ILPI etc.
Para residencias (casas apartamentos), não é obrigatório, mas por uma questão de bom senso o projeto pode ser feito prevendo espaços que facilite uma eventual adaptação futura que se fizer necessária.
Há algumas abreviaturas que você verá no decorrer da leitura, são elas:
Sempre que for mencionado a "NBR" ou a "norma" dentro deste artigo, está se referindo a NBR 9050/2015.
O item 7.3 da norma pede que os sanitários estejam em rotas acessíveis, interligados ou próximos as demais instalações sanitárias. (7.3.2 Recomenda-se que a distância máxima a ser percorrida de qualquer ponto da edificação até banheiro acessível seja de até 50m)
O item 7.4.2 recomenda uma entrada independente para o Banheiro, para que a pessoa com deficiência possa ser acompanhada de uma pessoa do sexo oposto quando se fizer necessário. Em banheiros coletivos você precisa se atentar a esta recomendação da norma, afim de encontrar uma solução arquitetônica que se encaixe no projeto.
O item 7.4.3 da NBR, estabelece um calculo para quantidade mínima de banheiros PNE, dependendo do tipo de edificação, conforme abaixo:
A diferença destas opções é que na primeira precisa um banheiro para cada sexo, a segunda permite um único (que no caso será unissex).
Em 7.4.4 a norma recomenda ao menos uma bacia infantil em cada conjunto sanitário, a qual é destinada para pessoas com baixa estatura e crianças.
Um outro ponto importante está no item 7.4.3.2 da norma, indica que locais que concentrem um grande número de pessoas, ainda que atender os de 5 % exigidos, seja previsto um sanitário acessível para cada sexo junto a cada conjunto de sanitários.
Há recomendações especiais para locais como estádios, shoppings, terminais de transporte e similares. Para informações complementares, baixe a norma no conteúdo de apoio e consulte a partir de 7.4.3.1.
O item 7.6 da NBR traz informações sobre barras de apoio. Algumas recomendações são referente ao tipo de utilização (vaso, chuveiro etc), os quais são descritas nos próximos tópicos deste artigo.
As recomendações que são comuns a barras de apoio em qualquer instalação acessível:
Estes dois itens são de suma importância na elaboração de ambientes acessíveis.
O módulo de Referencia (M.R.) é um espaço ocupado por uma Pessoa com Cadeira de Rodas (P.C.R.), vale para cadeira motorizada ou não. A medida é um retângulo de 1,20x0,80m (Fig.1).
Portanto, quando você precisar avaliar o espaço ocupado por uma cadeira de rodas, ao invés das medidas de uma cadeira use o M.R.
A Área de Manobra (Fig.2) é um espaço mínimo para manobras de uma P.C.R. Existem várias opções de medidas conforme a necessidade de locomoção e ambiente da edificação, mas para o caso específico do sanitário acessível, deve ser um círculo de 1,50m para oferecer uma rotação de 360º.
Estes espaços devem ser livres, sem interferência de elementos construtivos ou mobiliário. Há uma exceção da Área de Manobra no caso específico do Banheiro, isto é apresentado nos Exemplos de Banheiros.
A medida mínima da porta para passagem de uma P.C.R. é 0.80m de largura.
Em sanitários, vestiários e cabines de banheiro coletivo para acessos a P.C.R., a abertura da porta deve ser para fora.
No lado oposto a abertura (lado de dentro) deve existir um puxador horizontal (barra de 0.40m) associada a maçaneta, a qual será utilizada para fechar a porta.
O sistema de travamento (maçaneta/fechadura) da porta, pode preferencialmente ser de alavanca ou uma tranqueta de fácil manuseio.
Como a porta sofrerá impactos da cadeira de rodas, caso a mesma não seja de um material resistente, deve usar um revestimento resistente até os primeiros 40cm de altura da porta (ver Fig.3).
Para cabines convencionais que não sejam para acesso com cadeira de rodas, vale a mesma medida mínima de 0.80m, porém não necessita o puxador e o reforço na base da porta apresentada no desenho.
Obs.: Em locais de prática de esportes, as portas de banheiros e vestiários acessíveis devem ter vão livre mínimo é 1.00m. (Ref. item 7.5 na NBR)
É obrigatório o uso de barras de apoio, posicionadas ao fundo do vaso sanitário e na parede lateral (Fig.4).
Na ausência da parede lateral, pode-se usar barra articulada e fixa (Ver Fig.6 adiante).
A norma não obriga, mas recomenda instalação de ducha higiênica ao lado da bacia (ao alcance da pessoa sentada), com registro de pressão para regular a vazão.
Recomendações da NBR para Válvula:
O item 7.7.2.1 da NBR informa que a altura da bacia (adulto) seja de 0.43 a 0.45 metros do piso acabado (0.46 com o assento conforme na cota "C" das Fig.4, Fig.5 e Fig.6).
Estas são as lternativas para conseguir a altura:
O vaso com caixa segue o mesmo esquema da opção convencional com válvula ou com caixa embutida.
As mesmas diretrizes em relação às barras de apoio devem ser seguidas. A diferença que notará para esta opção, refere-se a algumas medidas (ver Fig.5) e recomendações da NBR específicas ao caso.
No item 7.7.3.2 da NBR fala que:
Observe que nesta situação a barra na parede ao fundo pode ficar um pouco mais alta, no entanto tenha atenção ao limite. Certifique-se de indicar uma caixa de descarga com altura compatível, para não atrapalhar o posicionamento da barra de apoio.
Caso não seja possível obedecer a altura da barra acima da caixa de descarga colocada na Fig.5, como alternativa use o item 7.7.2.4.3 da norma, o qual permite a combinação de duas barras (uma em cada lateral do vaso), sendo uma fixa e uma articulada, como apresentamos na Fig.6.
Caso haja a parede lateral, você pode combinar o mesmo esquema da Fig.6 considerando a barra fixa da parede e adicionando a barra articulada na lateral.
O esquema da Fig.6 exemplifica com uso de bacia acoplada, mas também pode ser utilizado com bacias convencionais quando não há uma parede lateral, basta seguir as mesmas medidas e posicionamento de barras.
Os esquemas de instalação de bacia (Fig.4, Fig.5 e Fig.6) também se aplicam no uso de bacia suspensa.

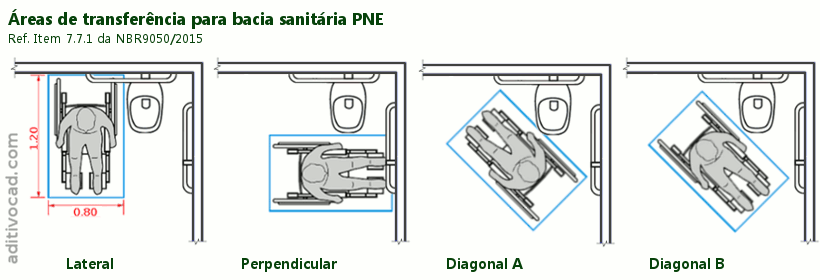

Toda instalação de bacia sanitária deve prever as áreas de transferências lateral, perpendicular e diagonal como mostra a Fig.7.
Uma dica: Ao considerar a área de manobra no ambiente, isto permite a aproximação e transferência, uma vez que a manobra em 360º com diâmetro de 1,50m já prevê dentro dela o M.R. com folga de movimentação.
As recomendações referente a lavatórios, referem-se principalmente a área de uso, barras de apoio e torneiras. Vejamos...
Você deve prever área de aproximação de uma P.C.R. cuja medida seja no mínimo o equivalente ao M.R. avançando em 0.30m da borda do lavatório (Fig.8). Se for de lavatório comum, basta que a área de aproximação seja suficiente para uso por uma pessoa sem ortese (60cm de diâmetro encostando na borda do lavatório).
Instalar duas as barras de apoio horizontal ou vertical (ou combinação de ambas), como mostra a Fig.9 e Fig.10.
Torneiras devem acionadas por alavancas ou sensores (esforço máximo de 23 N). Caso for de fechamento automático, deve respeitar o ciclo de 10 a 20 segundos.
Se for lavatório PNE com água quente: Implementar solução que evite o contato do usuário com o sifão e tubulação; Usar válvula termostática alimentando a torneira, ou misturadores dotados de alavanca que integre as funções de misturador e torneira automática.
Em banheiro coletivo: Se utilizado lavatório em bancada e não houver um exclusivo na cabine para P.C.R., as barras de apoio devem ser posicionadas em uma das extremidades da bancada, obedecendo as alturas indicadas na Fig.10.
Em banheiros e vestiários de uso coletivo, deve haver ao menos um boxe de bacia adaptado com barras para uso por Pessoas com problemas de locomoção, coordenação motora ou percepção.
O boxe deve conter duas barras laterais em L como mostra a Fig.11 (ou adaptação de duas barras retas formando o L), além de seguir estas recomendações seguintes:
A medida minima para o boxe P.M.R. com vaso, pede largura minima de 0.90m, já o comprimento é em função da bacia sanitária utilizada como consta na Fig.11, ou seja, o comprimento interno do boxe é o comprimento do vaso somado a 0.90m.

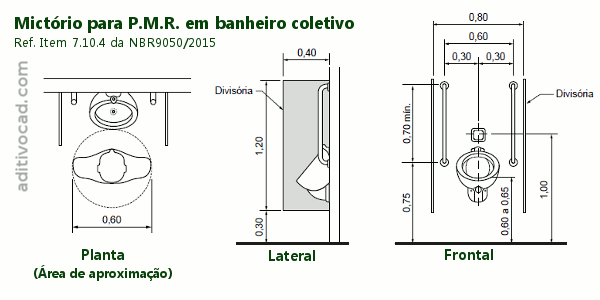

Se houver mictórios no sanitário, pelo menos um deles deve estar em conformidade com o item 7.10.4 da NBR9050, que pede o item acessível e adequado para Pessoa com Mobilidade Reduzida. Considere portanto estes itens:
A Fig.12 ilustra o esquema de instalação do mictório suspenso, em caso de mictório de piso, a norma pede as mesmas medidas e posicionamento em relação às barras e divisórias.
O uso de banheiras, deve ser tratado como uma opção para o banho do usuário.
Item 7.13.2.6 da NBR9050/2015: "A existência da banheira acessível não elimina a necessidade do boxe acessível para chuveiro."
Banheira deve ter fundo antiderrapante, além de ser dotada de uma plataforma de transferência com superfície antiderrapante e não excessivamente abrasiva, para que fique acessível a P.C.R.. A plataforma pode ser do tipo fixa ou móvel.
No que diz respeito ao espaço interno do banheiro, deve ser considerada a ocupação ao lado da banheira referente a área de transferência. O espaço neste caso equivale um M.R. como mostra a Fig.13
A instalação de 3 barras de apoio é obrigatória, sendo duas horizontais e uma vertical. O posicionamento e medidas deve ser em conformidade com a Fig.14.
Outras medidas como altura do equipamento e do registro, também são descritas na Fig.14.
Algumas observações para banheiras, recomendadas na NBR:

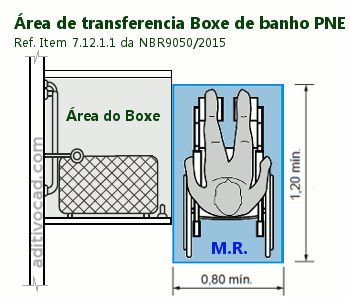

As medidas mínimas do boxe de banho acessível (para cadeirantes) é de 0,90x0,95m.
Esta área deve ser provida com banco articulado para banho e barras de apoio (ver Fig.15). Também deve fazer a previsão de área de transferência equivalente ao M.R., a norma não dá exemplos de posicionamento, colocamos na Fig.16 um esquema similar ao da banheira com plataforma fixa (Fig.13).
Observações importantes da NBR:
O item 5.6.4.1 da norma trata sobre alarme de emergência para sanitários.
Principalmente para banheiros em hotéis ou em casas de permanência de idosos, você deve se atentar a esta necessidade.
Banheiro PNE nestes casos devem obrigatoriamente ter de um sistema de alarme de emergência que possa ser acionado em caso de queda nos sanitários.
A Fig.17 apresenta altura e localização dos pontos de acionamento.
Recomendações da NBR para o botão de alarme:
O item 4.6.9 da norma trata sobre altura de comandos e controles, estas medidas variam conforme o ponto, mas por regra geral não pode haver nenhum com menos de 0,40m e acima de 1,20m.
Alguns destes inevitavelmente são usados em banheiros e portanto você deve se observar isto. Quando não couber detalhamento de desenho, pode inserir notas de projeto.
A papeleira (Fig.18) precisa estar ao alcance da P.C.R. sentada sobre o vaso. A mesma deve ficar na parede ao lado da bacia posicionadas conforme o modelo da mesma: Sobrepor, deve ficar à 1,00m do piso e sua face alinhada com o vaso sanitário; Embutida avança em 0,20m do vaso e fica a 0,55m do piso.
Em caso do vaso sem parede ao lado como na Fig.6, a NBR instrui que coloque dispositivo para o papel higiênico na barra de apoio lateral.
Porta objetos, saboneteiras, toalheiros e cabides, devem ser posicionados dentro de uma faixa de alcance cuja a altura minima é 0.80m e máxima de 1.20m (Fig.19).
O item 7.11.4 fala sobre a necessidade de porta-objetos, que devem ser instalados junto ao lavatório, mictório e bacia sanitária. Existem algumas recomendações da norma para o porta-objetos:
O vaso com abertura frontal não é permitido em banheiros acessíveis.
Antes da atualização de 2015 a norma não mencionava nada a respeito, mas a norma atualizada proíbe de forma explicita o uso deste item com abertura.
Item 7.7 da NBR9050/2015: "As bacias e assentos em sanitários acessíveis não podem ter abertura frontal."
Este tipo de vaso sanitário tem um uso muito específico, normalmente hospitalar. A abertura frontal tem como objetivo facilitar uma segunda pessoa auxiliar a higiene de pacientes.
Vale lembrar ainda, que a bacia com abertura frontal, além do desconforto no uso, não é higiênica e pode causar acidentes já que a pessoa em cadeira de rodas tem limite na locomoção.
Seguem alguns esquemas (planta baixa) de banheiros acessíveis, obedecendo as recomendações da norma citadas nos tópicos anteriores.
As barras de apoio estão dispostas em conformidade com as exigencias da norma, as quais já foram explicadas. Recomendamos que para aprofundar em cada elemento do banheiro, veja os respectivos tópicos explicados neste artigo.
Neste "Exemplo 1" destacamos:
Este exemplo se baseia no item 7.5 da norma, o qual fala sobre dimensões minimas do boxe de sanitário acessivel. A NBR não aponta a medida mínima total, pois como pode observar isto é definido em função das dimensões e posições de peças sanitárias (vaso e lavatório). No exemplo seguinte colocaremos um esquema com sugestões de medidas internas do boxe.
Sobre este "Exemplo 2":
Sobre este "Exemplo 3":

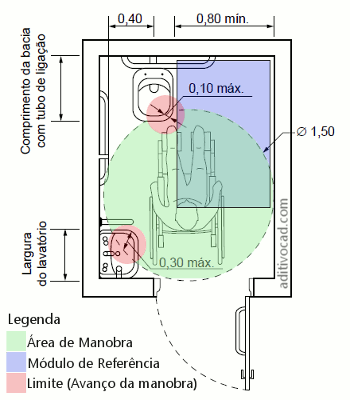

Exemplo de boxe sanitário em áreas com restrição de espaço (apenas para reformas).
Existe uma exceção na norma que permite o boxe sanitário menor que os indicados, é em caso de banheiros que precisam ser adaptados em reformas. Em ambientes internos de banheiros, que eventualmente não puderem ser ampliados, pode-se adotar a solução do "Exemplo 4", este é baseado na figura 100 do item 7.5 da NBR.
A largura mínima permanece 1.50m. A Área de transferencia para a bacia e aproximação ao lavatório são obrigatórias e se encaixam como demonstrado.
O comprimento vai variar em função da dimensão do vaso sanitário, pela média 1.70m atende. Assim, 1.50x1.70m é um banheiro PNE o minimo para adaptar em caso de reformas.
Esta exceção se aplica apenas no caso de banheiro composto por Bacia e Lavatório.
Para projetos feitos no AutoCAD com o uso do AditivoCAD 3 Arquitetura, você encontra mais blocos no grupo de Acessibilidade, pode também usar o buscador de blocos na biblioteca e pesquisar o termo nbr9050.
Neste artigo reúne os pontos da norma, aplicado especificamente para banheiros. Vale lembrar que há pontos relativos a acessibilidade como um todo, que precisam ser considerados. Falo sobre sinalização, corredores de acesso, rampas etc. Assim, é recomendável que baixe a norma completa no conteúdo de apoio, para consultas.
Achou útil o artigo? Divulgue, deixe seu comentário!
Referencia bibliográfica: NBR 9050 de 2015 - Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos
