Projeto Estrutural Subestação

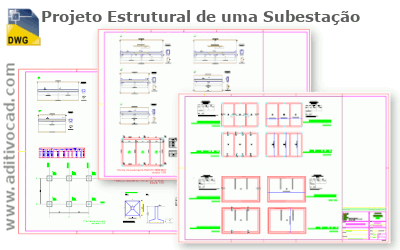

Projeto detalhando a estrutura de uma subestação. Este dwg contém três pranchas com todo o esquema estrutural:
- Detalhe e locação de sapatas;
- Armação de pilares e vigas;
- Forma e ferragens de lajes maciças;
- Resumo de aço de por elemento estrutural.
Iniciar Download »
Jan/2023 | Dwg (Zip ≈160kb) | Para uso didático
Termos: dwg, desenho estrutural, subestação, ferragens, armação, sapatas, vigas, laje concreto, autocad
