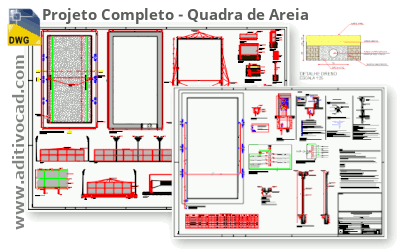

Projeto DWG completo de uma quadra de esportes em campo de areia, ideal para vôlei e futebol. Inclui detalhes construtivos das traves, postes e rede de vôlei, portões e alambrados, além de detalhe de calçada acessível (PNE).
O projeto hidráulico contém a ligação do bebedouro e detalhamento de drenagem, com caixas e tubulações. Na parte elétrica, inclui iluminação com refletores de LED, caixas de passagem, quadro de cargas e diagrama multifilar.
Também conta com projeto estrutural com locação de estacas, formas e detalhamento de vigas baldrames.
