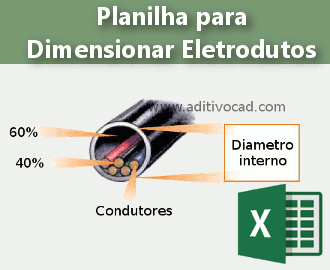

Planilha Dimensionamento de Eletrodutos

Planilha

Esta é uma planilha gratuita que retorna o diametro necessário de um eletroduto elétrico (tubulação) atendendo norma técnica NBR 5410.

Para dimensionar um eletroduto a norma adota o critério de taxa de ocupação, onde estabelece o percentual máximo de 53% (para 1 fio), 31% (para 2 fios) e 40% (3 ou mais fios).

Baseado no valor obtido basta recorrer tabela para encontrar o diametro correspondete.

Para obter um calculo de modo automático, pode recorrer a esta planilha Xls onde deve apenas indicar os condutoros. É só baixar e aproveitar.

Iniciar o Download »
Abr/2021 | ≈80kb
