Módulo Hidrossanitário

Plugin com recursos de projetos hidráulicos e sanitários integrado ao AutoCAD: Inserção de materiais, tubulações, conexões, caixas e muito mais.

Módulos: Arquitetura | Elétrico | Hidrossanitário

↓ Assista a demonstração: Hidrossanitário ↓

Descrição do video:

Confira em 6 minutos, uma demonstração de recursos para um projeto hidráulico e sanitário no AutoCAD, utilizando nosso plugin.

Recursos do módulo hidrossanitário

Adiciona bibliotecas e materiais para uso nos projetos com o AutoCAD.

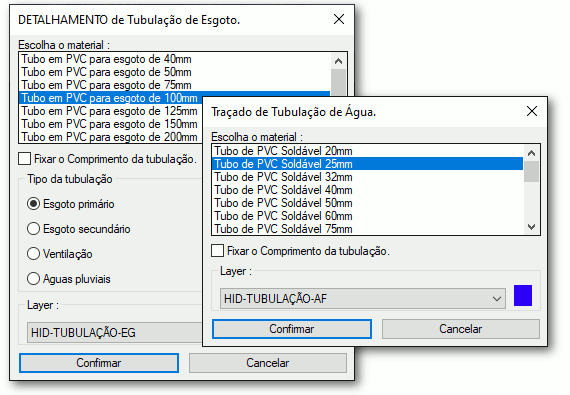

Tubulações de água fria e esgoto

Tubulações

Na representação de tubulações o aplicativo permite escolher os diametros da tubulação, as quais podem ser listados rapidamente.

As ferramentas distinguem tubos de água fria e esgoto, o que permite organizar o projeto bem como obter listas de materiais separadas quando necessário.

Desenhe de forma tão simples como fazer uma linha, porém com a indicação de material e diâmetro do tubo. Se preferir, você pode desenhar uma linha comum no AutoCAD e transforma-la em tubulação, aplicando o material desejado.

Você também pode indicar uma simbologia de tubos de subida/descida (tubos de queda, coluna de água fria, ventilação etc.). Nesta opção você pode indicar o comprimento e diâmetro.

O desenho de tubos de esgoto, pode especificar entre Esgoto, ventilação ou pluvial.

O comprimento dos tubos representados com linhas pode ser fixado ou livre. No primeiro caso, mesmo que altere o comprimento do objeto ele é fixado para efeito de quantitativo, no segundo caso se alterar o comprimento da linha é listado conforme este valor.

Índice recursos hidrossanitário

Cotagem de tubos e numeração de colunas

Cota Tubulação

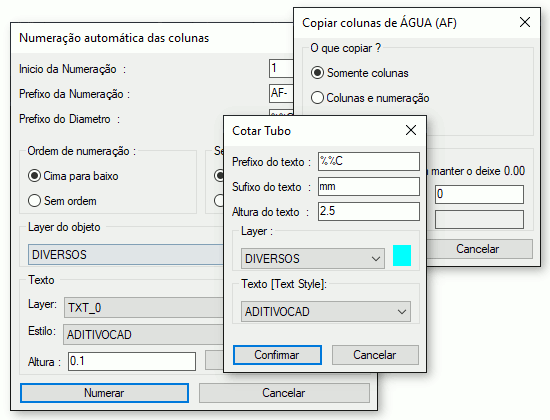

Recurso para cotar diâmetro de tubulações e fazer numeração de colunas de água fria ou esgoto.

Ao executar o comando você pode numerar as colunas selecionando-as na sequencia desejada, onde o comando identifica o diâmetro e insere o numero sequencial em cada tubo que selecionar.

Outra opção de numeração é a automática, onde os objetos de colunas serão identificados e enumerados num piscar de olhos.

Para cotar o diâmetro de um tubo, basta seleciona-lo e o comando irá identificar a bitola para inserir o texto indicativo.

Índice recursos hidrossanitário

Conexões, registros e caixas

Conexões

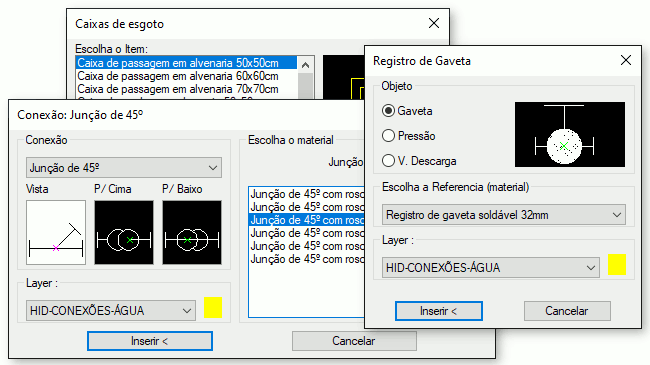

Possui bibliotecas com blocos de conexões distintos para água e esgoto. Insere rapido e com ajuste automático de escalas e layers.

Esta biblioteca contam com simbologias representadas em vistas e plantas, tais como joelhos, curvas, T, junção, união, luvas, caps e nípel.

Um comando específico, insere registro de gaveta ou pressão com indicação do material e ajuste de escala.

Na parte de esgoto você conta com representação de caixa sifonada e ralos, com aplicação de material referente às suas medidas.

Simbologias de caixas de esgoto e caixa de gordura também podem ser inseridas rapidamente.

Índice recursos hidrossanitário

Conexões de esgoto para detalhamento

Detalhes conexões

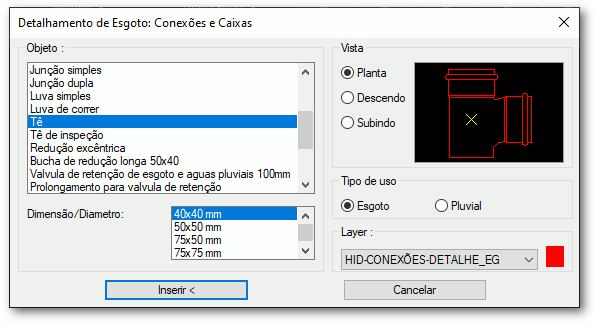

Biblioteca especial com peças detalhadas para esquemas de tubulação de esgoto.

Inclui desenhos em planta e vista de joelho, junção, TE, válvulas, caixas sifonadas, ralos e vários outros objetos.

Ao desenhar você pode escolher uma vista de desenho, bem como o diâmetro ou dimensão referente ao material do objeto.

Estes itens são alternativas ao esquema tradicional de representação por simbologias. É uma opção ideial para representar tubulações de esgoto detalhadas, utilizando a dimensão real do objeto.

Você pode ainda diferenciar o tipo de uso destes detalhes, para esgoto ou águas pluviais.

Índice recursos hidrossanitário

Biblioteca editável para usuário

Biblioteca Hidro

Biblioteca usuário conta com dois gerenciadores onde você pode cadastrar seus próprios blocos.

Estas bibliotecas permitem ainda que edite as descrições dos objetos.

Todos os itens existentes nela, mesmo os que você cadastrar, serão considerados para lista de materiais e legenda automática.

O cadastro de blocos é feito por meio de um assistente, que solicitará o nome do item para a legenda e para lista de materiais. Se necessário os blocos podem ser cadastrados apenas para a legenda.

Índice recursos hidrossanitário

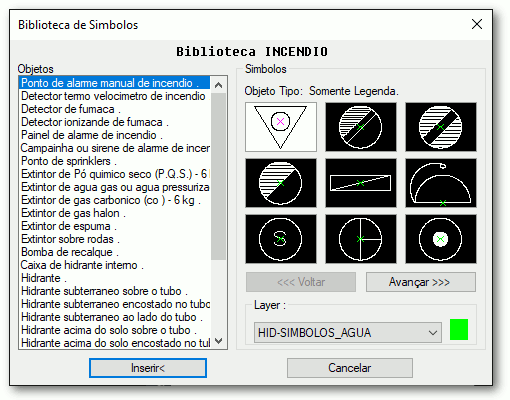

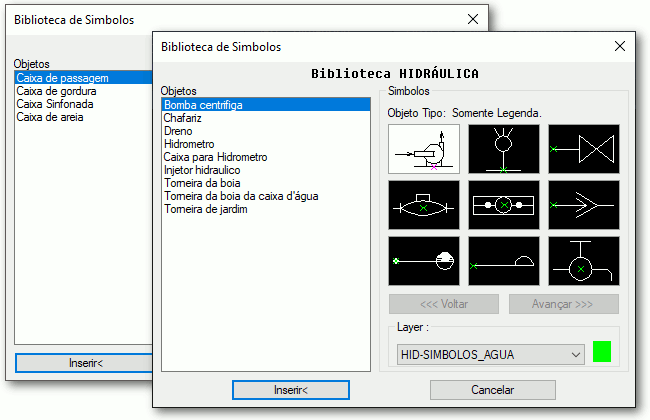

Biblioteca de simbologia para incêndio

Biblioteca Incendio

Uma biblioteca auxiliar para o projeto de combate a incêndio.

Esta biblioteca possibilita:

  • Inserir blocos (simbologias) de incêndio com ajuste automático de escalas e layers;
  • Alterar descrição de itens já cadastrados;
  • Cadastrar seus blocos personalizados.

Os blocos desta biblioteca podem ser cadastrados como um símbolo de legenda, ou também podem ter uma descrição de material, onde o mesmo será contabilizado na listagem de materiais.

Nota importante:
Observar que o módulo Hidro é destinado ao projeto hidrossanitário (água fria e esgoto). Esta biblioteca mencionada não se trata de um módulo para executar todo o projeto de incêndio, mas sim de apoio na elaboração deste com a inserção das simbologias e viabilidade de incluir itens em quantitativos.
Obviamente, nem por isto o recurso deixa de ajudar, considerando a proposta do aplicativo de funcionar como um aditivo para o AutoCAD.

Índice recursos hidrossanitário

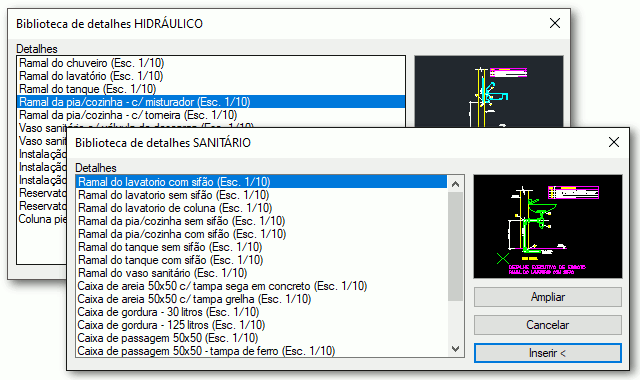

Detalhes construtivos

Detalhes construtivos

Biblioteca com detalhes típicos de esquemas de instalação, montagem de diversos componentes de projetos de água e esgoto.

Os blocos detalhados em formato dwg, estão prontos para inserção, podendo ser editados no projeto caso você julgue necessário.

São mais de 30 blocos prontos para esquemas como:

  • Ramais de ligação para lavatórios e pias;
  • Ligação de válvulas e caixas para vaso sanitário;
  • Instalações de reservatório de água;
  • Caixa de gordura e passagem;
  • Fossa séptica e sumidouros etc.

Estas bibliotecas de detalhes, também permite você cadastrar os seus proprios blocos nela.

Índice recursos hidrossanitário

Ferramentas para isométrico

Isométricos

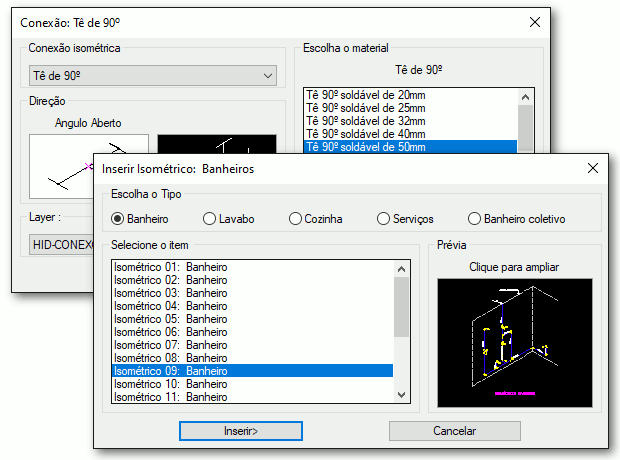

Ferramentas para ganhar agilidade na elaboração de isométricos 2D em instalações de água fria.

Reúne comandos com bibliotecas de blocos prontos já em posição isométrica, com ajustes de layers e escalas.

Modelos prontos de isométricos para instalações típicas, você pode inserir e editar se necessário, para que adequem às necessidades e medidas de seu projeto.

A biblioteca de itens prontos já estão todas com os materiais aplicados para tubos, registros e conexões inseridos. Deste modo, os itens serão contabilizados na listagem de materiais ao final do projeto.

Ferramentas auxiliares para converter esquemas em plano normal para isométricos, além do posicionamento de textos.

Você também pode traçar o esquema de isométricos usando linhas comuns do AutoCAD. Posteriormente com uma ferramenta própria do AditivoCAD 3 Hidro, aplica os materiais de tubos e usa as bibliotecas de conexões e registros isometricos.

Índice recursos hidrossanitário

Inserção de materiais

Inserção Materiais

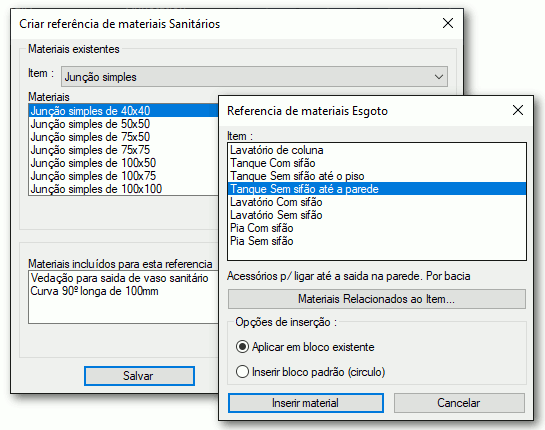

O plugin AditivoCAD 3 Hidrossanitário possui um recurso para inserir materiais no projeto, chamado referência de materiais.

Este comando permite inserir no arquivo dwg, materiais hidráulicos ou sanitários que não tenham uma representação gráfica específica, colocando no seu projeto materiais agrupados que podem ser vinculados a um único bloco.

Supondo que você queira que a lista de materiais inclua algumas conexões extras que não estão aparentes, você cria um conjunto delas e aplica em qualquer bloco que tenha no projeto, ou pode usar um bloco discreto representado em um circulo que pode ser encaixado no desenho ou mesmo fora da prancha.

Um outro exemplo prático, imagine a instalação de um tanque de lavar roupas onde precisa listar válvulas e sifões que nem sempre aparecem no projeto, você pode inserir e aplicar estes materiais no próprio tanque.

A ferramenta já trás alguns itens previamente cadastrados, os quais você possa usar como base de entendimento e criação de seus grupos de materiais.

Índice recursos hidrossanitário

Legenda conforme o projeto

Legenda Simbolos

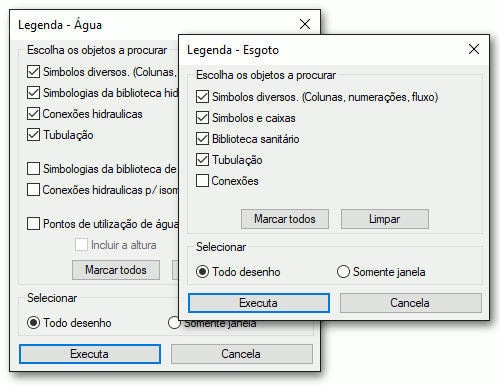

Recurso para montagem automática e personalizada de legendas, em conformidade com o projeto.

O comando procura os itens desenhados no projeto, gera a legenda de símbolos e desenha a tabela de acordo com o que for encontrado. Isto evita tabelas inconsistentes como ocorre no caso de inserção de modelos prontos.

O AditivoCAD 3 Hidrossanitário separa itens de água e esgoto para montar a legenda. O recurso busca em todo ou parte do arquivo dwg (conforme sua escolha) para encontrar as simbologias existentes.

Tem um ótimo nível de personalização dá opções como a seleção dos tipos de objetos que devem ser selecionados, assim você pode gerar várias legendas de partes do projeto. Exemplo prático é a montagem de uma legenda de símbolos da planta baixa e outra com pontos de uso em isométricos. Outro exemplo é uma legenda apenas de conexões separada.

O conceito de personalização que adotamos no plugin, também está presente neste recurso das legendas, permitindo assim configurar parâmetros do desenho como layers e espaçamento entre as linhas da tabela.

Índice recursos hidrossanitário

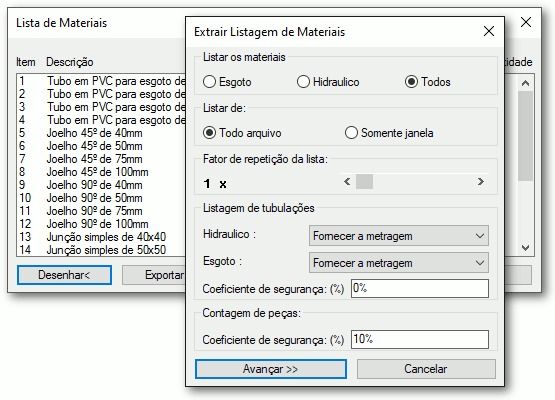

Extrai lista de materiais

Lista de Materiais

O nosso plugin extrai rapidamente a listagem de materiais hidráulicos e sanitários utilizados no seu projeto.

A lista pode ser separada em itens para água e esgoto, pode ser extraída de todo o projeto ou da seleção de uma parte dele.

Há opção para estabelecer uma margem de segurança (%) dos quantitativos, além da possibilidade se listar as tubulações em metros ou com valores já convertidos em barras (conforme medidas comerciais).

A lista pode ser desenhada em forma de tabela no próprio arquivo dwg, onde os textos e layers utilizadas são totalmente configuráveis.

Se preferir poderá exportar a lista um arquivo externo (Html, Txt, Csv), para uso em planilhas ou editores de textos.

Todo o processo é feito em questão de segundos, poupando um trabalho que poderia levar horas se feito pelo modo convencional.

Índice recursos hidrossanitário

Personalização de configurações

Configurações

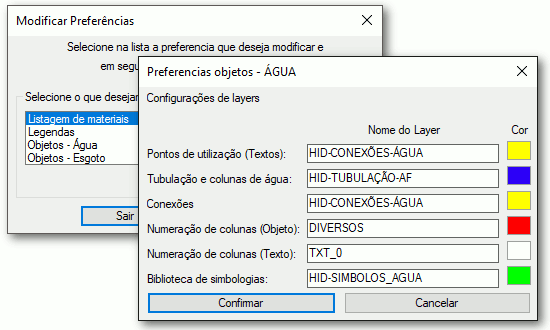

Os objetos desenhados pelo AditivoCAD 3 hidrossanitário, usam uma configuração específica de layer para os objetos por ele desenhados.

Você vai notar a aplicação automática de layer em itens como: Tubulações; Conexões; Textos; Legenda de símbolos; Lista de material etc.

Se por algum motivo você achar que as cores e nomes das layers não te agradam, há um comando que possibilita você altere as configurações de acordo com seu gosto.

As configurações alteradas por este comando, serão gravadas e utilizadas nos próximos projetos.

Índice recursos hidrossanitário
